熱水爐

1. 氣體燃料熱水器: 對衡式熱水器

對衡即熱式氣體熱水器，熱水器內殼的設計,將燃燒部份密封,操作時所需的氧氣及所產生的廢氣,全靠熱水器背後的煙通,與外間空氣產生對流,所以稱為對衡式。雖然熱水器安裝於浴室內,但不會消耗室內的空氣含氧量。即熱的意思是開啟熱水供應系統的龍頭,熱水器即時生熱。而關閉龍頭後,熱水器立即停止操作,由龍頭開關控制熱水器同步進行。熱水器的氣體燃料供應開關掣有兩度,第一度是預留的火種,利用火種的熱能產生磁力,將供應燃氣總掣磁吸開啟,類似煮食爐安全掣。第二度,利用鼓膜掣感應水壓的變化,熱水供應系統所有龍頭關閉,鼓膜在掣內呈現均衡狀態,鼓膜上部的撞針不能接觸到氣體開關掣。龍頭開啟時,水壓下降,鼓膜掣內水壓不均衡,鼓膜呈現凸起,引致撞針上升而接觸到氣體供應掣開啟,燃料氣體釋出,經火種燃點產生火焰,燃燒在熱水器頂端迂迴喉管內流動的水,經過加熱後的水,不斷由龍頭流出,所以熱水器內壓力不會過高,免致發生爆炸危險。此為即熱式熱水器的特性。為現時最普遍採用的分戶獨立式熱水器。





各式電熱水器

(1) 即熱式電熱水器
(2) 開放式電熱水器
(3) 儲水式電熱水器

(4) 無排氣管儲水式電熱水器

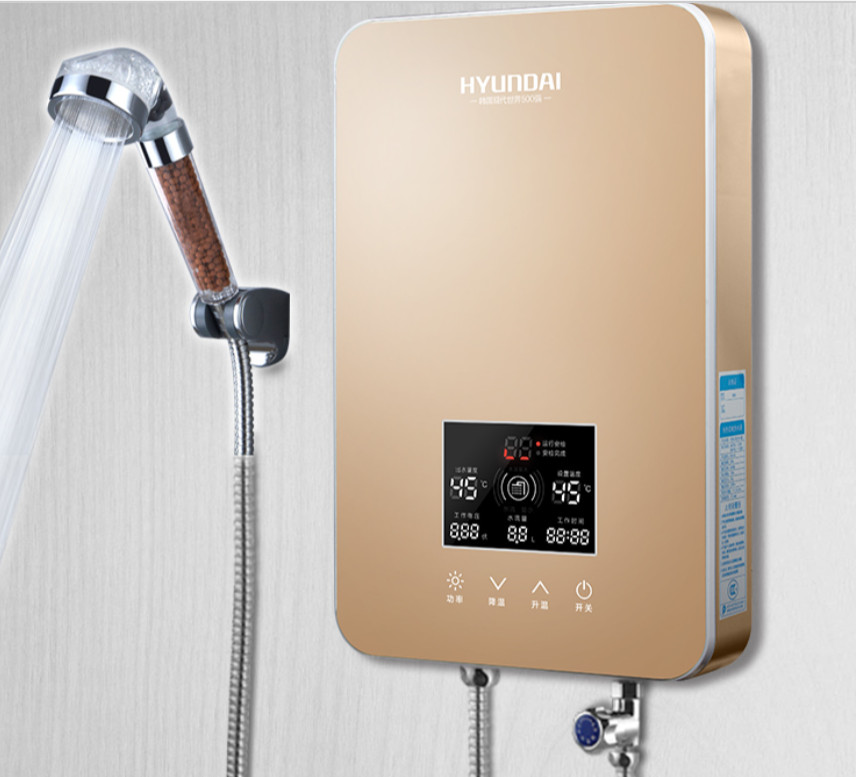

2. 即熱式電熱水器

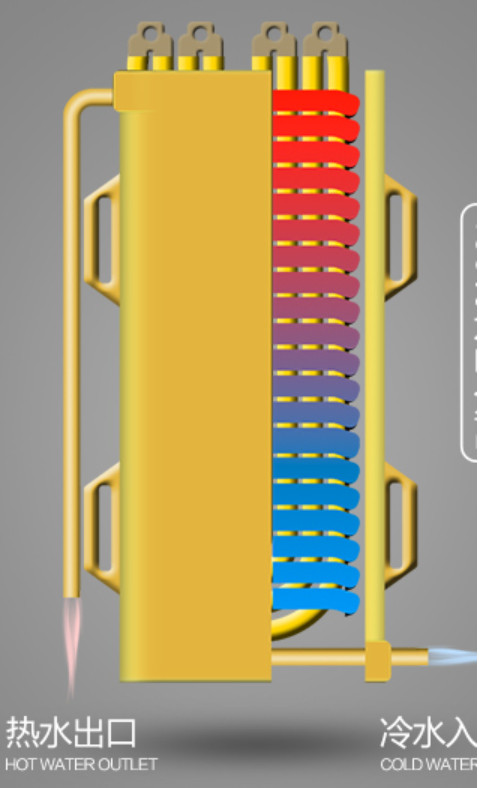

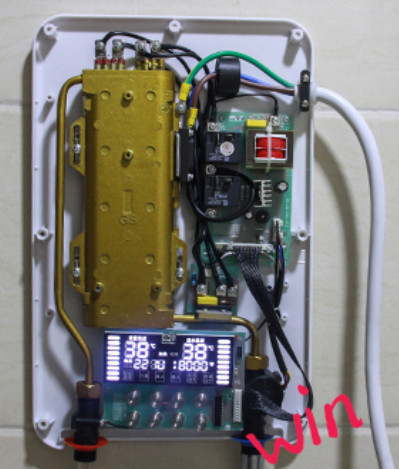

即熱式電熱水器與氣體即熱式構造原理相同,只不過供應能源各異,預留的火種改變為開啟供電的電源掣。開啟熱水供應系統龍頭,水壓改變,鼓膜產生變化凸起,推動撞針上升,觸及供電索掣而開啟發熱線,將流經發熱線喉管內的水加熱,由熱水供應龍頭輸出,由於電力發熱,所以不會造成廢氣污染。但發熱線則需耗較大電功率(18kw或以上),亦非舊式家庭電流所能負擔是故未能普及採用, 多見於新見樓宇。這種熱水器的好處是不需裝設煤氣喉, 體積細小易安裝。

3. 開放式電熱水器

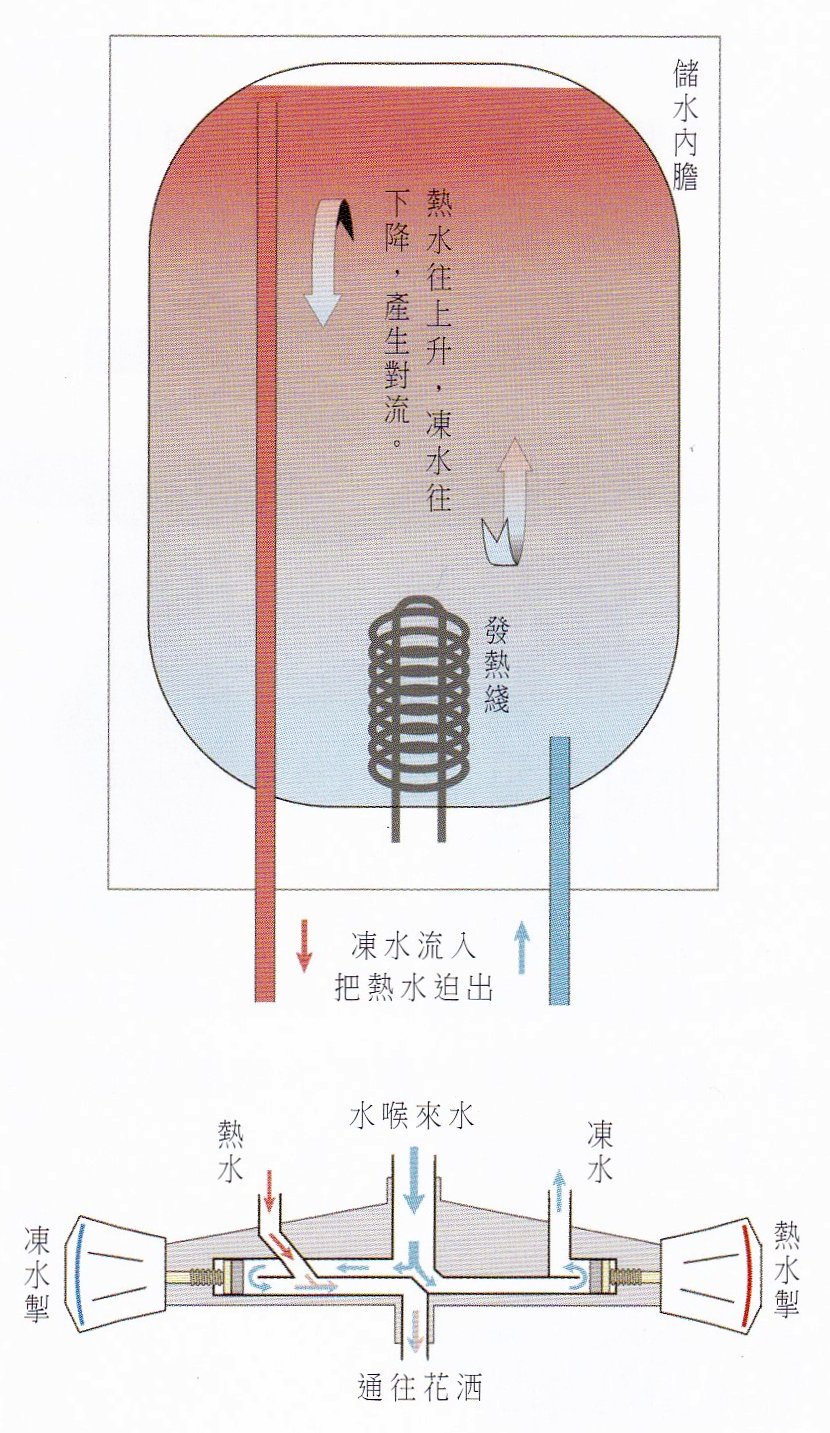

開放式電熱水器,是不能抵受水壓(並非低壓儲水式電熱水器)。最簡單的構造解釋是:以水煲煲水為比喻,水煲內儲存的水受爐火加熱,逐漸開始沸騰,蒸氣由煲咀及煲蓋噴出,紓緩煲內壓力,不會發生水煲爆炸的意外。開放式電熱水器正如水煲一樣，儲存了一定容量的水,爐火相等熱水器內的發熱線,而散發蒸氣的煲咀及煲蓋,則由熱水器的獨特配件(俗稱:牛角掣)所代替,配件上接駁熱水器有兩條鍍鉻銅管,右邊為冷水輸入熱水器,左邊鍍鉻銅管連接至熱水器頂部。接連右邊紅色的冷水掣,為輸入熱水器的冷水供水開關掣,控制流入水膽的流量(亦即是流出的流量),但左邊藍色的調溫冷水掣,與左邊鍍鉻熱水輸送銅管毫無關連,只可在配件內與熱水輸送管相通,輸送冷水與熱水混合從而調較溫度和花洒的流量。左邊鍍鉻熱水輸送管會擔任熱水器與大氣相通的職責,並無任何阻隔,正如水煲一直與大氣相通。水受熱會膨脹,熱水會由花灑頭滴出,所以稱為開放式電熱水器。熱水器經加熱後,開啟右邊紅色冷水輸入掣會令冷水輸入熱水器底部,驅趕熱水器頂部熱水經左邊鍍鉻輸送管輸出至花灑頭。而調較水溫,則開啟供水器的左邊藍色冷水調溫掣加入冷水混和正在輸送的熱水。
此種熱水爐稱為無壓力式是因為它的儲水內膽不能抵受高壓。從它的結構圖可見由水膽至花洒之間是沒有任何閥門或開關的,當開著熱水爐時,受熱膨脹的水能毫無阻隔地從左邊的熱水管流出花洒,水膽不必承受因水膨脹而來的壓力。

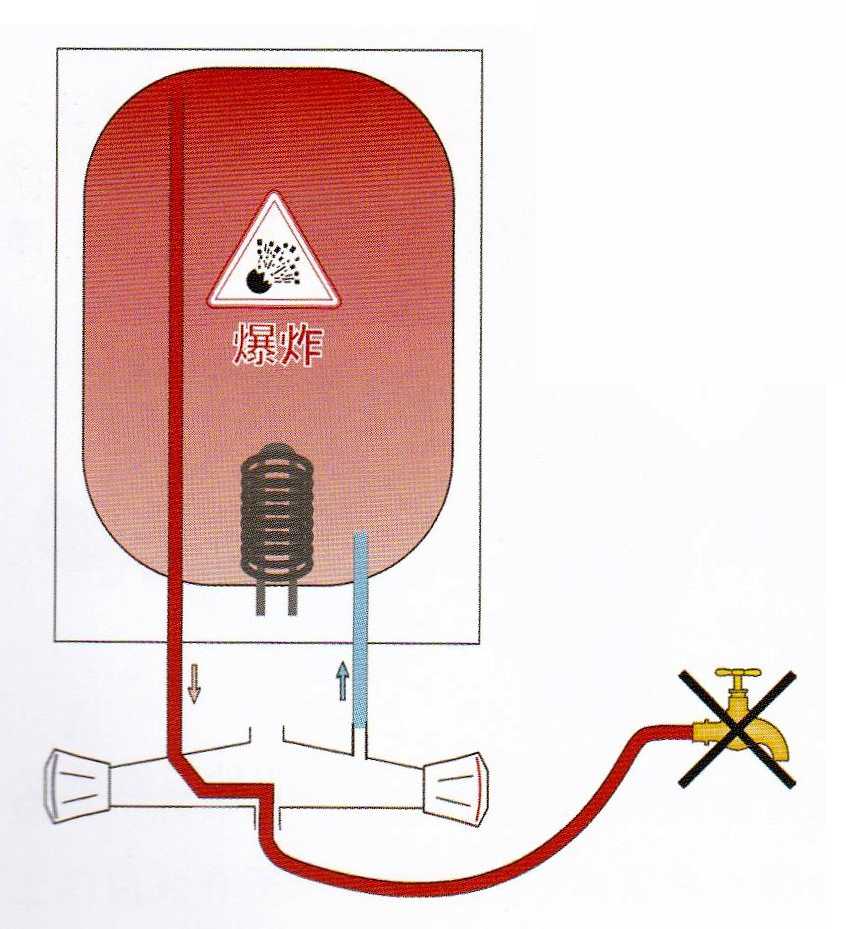

因此,這類熱水爐的出水口只能接駁花洒,萬萬不能接駁水龍頭,因為若水龍頭關閉時,受熱膨脹的水將沒有出路,水膽內壓力增加可能會引致爆炸,香港亦曾發生過這種爆炸意外,非常危險,切記!

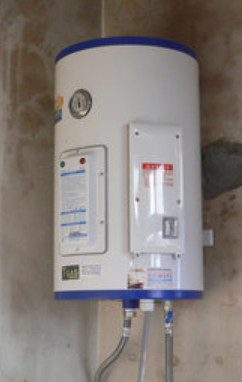

4. 儲水式電熱水器

安裝儲水式電熱水器,要求特別嚴格,不適合一般家庭使用。因儲水式熱水器接連供水系統、有水壓令熱水器內部存有基本的壓力。當加熱時,熱水系統密閉,水受熱膨脹,整個熱水系統所受壓力急促直線上升,若系統不能抵受過高壓力,將會由最脆弱的地方爆裂,宣洩過高壓力。
儲水式電熱水器的違例裝置,通常主因有以下事項:
(1) 在熱水供應系統內,沒有裝置熱膨脹管(氣喉)。
(2) 安裝於直接供水系統。
儲水式電熱水器,必需經儲水箱由高向低供應冷水,會在熱水系統上加上保護裝置:膨脹氣喉,由下向上安裝、喉管的高度需超過供應水源水箱,而且氣喉任何位置不能加裝任何掣類,喉管頂端做成形狀如遮柄向下,避免瘀塞保持經常陽通。膨脹管作用是保護熱水系統,不致壓力過高造成破壞。正常運作時,供水系統經常保持水壓,膨脹管存在水柱,其高度剛與儲水箱盛水面等高,膨脹管設計成高出儲水箱箱頂,便不致造成滿溢。當熱水系統內壓力增高,膨脹管水位上升,若壓力不斷增加,水從膨脹管頂端噴出,過高壓力散發於大氣,避免熱水器受壓過高而損壞。安裝膨脹管亦受條件所限制,若供水由政府總喉直接供應,便不能裝置,所以,儲水式電熱水器不適宜安裝於直接供水系統。

壓力排放掣(閥)由原廠供應,安裝於儲水式電熱水器供水入口,單向輸送,阻止熱水回流至供應冷水系統,側面有疏氣孔,由彈簧及活塞所封閉。當熱水器內壓力高於彈簧強度,活塞被推開而噴出熱水,排放過高壓力避免熱水器損壞。主觀高估壓力排放掣的功能,大意疏忽,往往造成意外。高壓式儲水式電熱水器發生事故的主因都是壓力排放掣出現問題，其他原因包括:彈簧失效,疏壓孔瘀塞、恆溫器失效等等…。

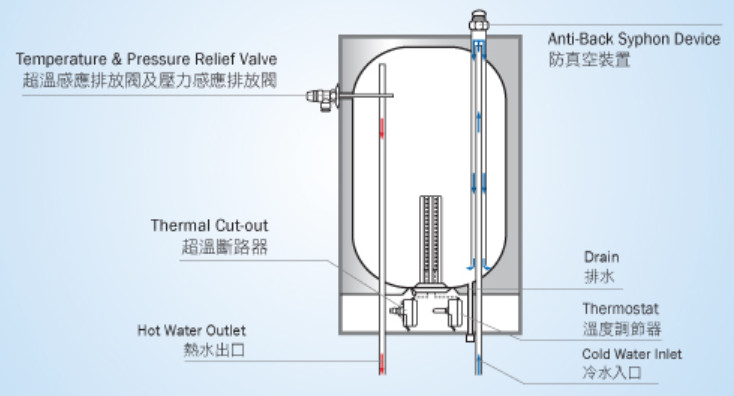

5. 無排氣管儲水式電熱水器

無排氣管儲水式電熱水器是無需安裝膨脹管的,可安裝於直接及間接供水系統,為針對儲水式電熱水器的弱點,加強保護的改良設備。除基本設備外,尚包括:限制容量、不能復位的溫度過高切斷電源裝置、不能復位的溫度過高壓力排放掣、不能復位的壓力排放掣。附加調較水壓裝置:例如:減壓掣、穩壓膨脹鼓、防虹吸回流裝置。依據水務條例規定:安裝及維修工程需經由有認可資格的工程人員進行。

新一代熱水器帶有遠程遙控
